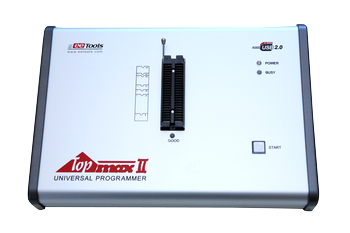

TopMaxⅡ

TopMax2


・USB 2.0 インターフェイス対応の高速プログラマー
・最大 8台の TopMax2 を連結して「ギャングライター」としてコントロール可能
・上部に動作を設定可能な「スタートスイッチ」を標準装備
・64Mbitフラッシュを約42秒で(100%データ)プログラムできる生産部門対応能力
・48ピンまでの、ほとんどのデバイスにアダプター無しで対応(ROMライター)
・1.8V・2V・2.5V2.7V・3.3V・5V のデバイスにアダプタ不要で対応
・内蔵スイッチング電源により、AC100-240Vまでの電源に対応
・ピン配置はソフトウエアがコントロールするため、多くのデバイスに対応
・保護回路で、誤挿入と操作エラーのハードウェア故障防止
・起動時、自動自己診断機能・手動診断機能


対応デバイス

  • EPROM, EEPROM, FLASH memory, PLD, FPGA, シリアル PROM,Parallel PROM,CMOS PROM, マイクロコントローラ
  • 詳細は対応デバイス検索で検索してください。

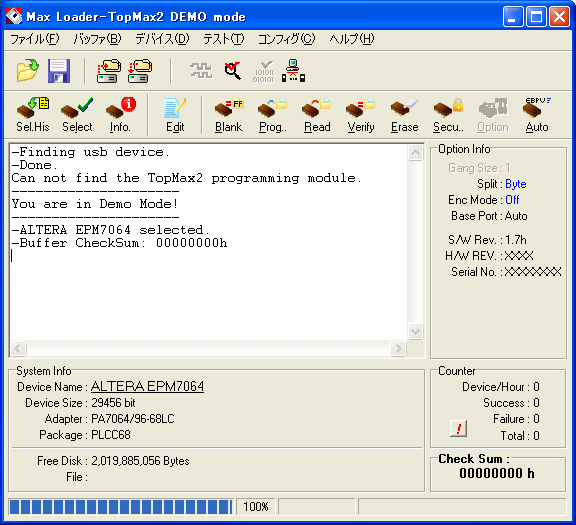

ソフトウェア


  • 選択したデバイスを記憶する「デバイスヒストリー」 New
  • 先進の「32ビットチェックサム表示対応」 New
  • 操作性を重視した「ショートカットキー」「ワンクリックオートプログラム機能」
  • 現在の設定項目を詳細に一画面表示する「インフォメーションパラメータ画面」
  • あらゆる動作・操作履歴がに表示され、操作ミスを防ぐ「インフォメーション画面」
  • プログラム済み個数を表示して書込ミスを無くす「個数カウンタ表示」
  • ROMとマイクロコントローラを自動で判別する「デバイスオート選択機能」
  • デバイスネームの一部分を入力するだけでデバイス名が表示される「あいまい検索」
  • 画面上に対応デバイス・必要なアダプタが表示される「デバイスセレクト画面」
  • デバイスやアドレスに対して指定可能な「デバイス/バッファアドレス・書込範囲の指定」
  • バッファデータの編集・クリアー・フィル・8-16変換・が可能な「エディタ機能」
  • JEDEC,INTEL HEX,MotorolaS Record,TekheX バイナリー対応の「多彩なファイルフォーマット」
  • HEXを指定するだけで、INTEL・Motororaなど自動で形式を判断する「自動ファイル判断機能」
  • ROMライタのコントロールに必要な機能をすべて装備する「ソフトウエアフルリモートコントロール」





代表的な書き込み速度



  Intel 28F640J3C AMD 29LV641DH
 ブランクチェック 4.09 sec 4.43 sec
 プログラム 70.02 sec 42.02 sec
 ベリファイ 4.19 sec 4.44 sec
 トータル 78.30 sec 49.29 sec





 製品仕様

  • 操作方法
      USB2.0 インターフェイスにより、PCからフルリモートコントロール
  • サポートデバイス
      EPROM, EEPROM, FLASH, GAL, PEEL, EPLD, CPLD,
      FPGA, シリアルPROM, パラレルPROM, CMOS PROM, マイクロコントローラ
  • デバイスコントロール機能
      リード, プログラム, ベリファイ, ブランクチェック, イレース
  • データ編集機能
      インサート, デリート, ムーブ, コピー, フィル, クリアー, サーチ
  • システムコントロール機能
      リード, プログラム, ベリファイ, ブランクチェック, イレース, プログラム, エディット,
      データ, チェックサム, I/O, デバイス ,オート
  • コントロールプロセッサ
      大容量FPGA
  • 標準ソケットモジュール
      ユニバーサル 48-ピン ZIF ソケット (300/600 mil)

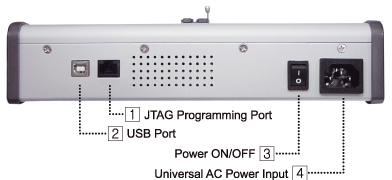

  • 外部インターフェイス
      USB 2.0
  • ホスト条件
      Windows  98/ Me/ NT/ 2000/ XP/ Vista/ 7/ 8 (32/64bit))
      10Mbyte 以上のハードディスク空き容量, CD-ROMドライブ または インターネット接続環境
  • プログラミングスピード
      2.5Mbit/sec
  • サポートファイルフォーマット
      Binary, ASCII, Intel HEX, Motorola S, TEK HEK, JEDEC, POF
  • サポートデバイスパッケージ
      DIP, SDIP, PDIP, LCC, PLCC, QFP, TQFP, PQFP, VQFP, SOIC, SOP, PSOP,
      SON, TSOP, TSOP2, STSOP, TSSOP, SSOP, BGA, uBGA, FBGA, EBGA, CSP, SCSP
  • サポートデバイス数
      8,000 種類以上
  • 電源電圧
      AC100V, 50~60Hz内蔵電源
    使用温度
      摂氏0~40度 (結露無きこと)
  • 本体サイズ
      196(D) * 270(W) * 63(H) mm 突起物除く
    本体材質
      スチール
  • 重量
      約 1.5kg
  • 保証
      ハードウェア保証 1年間


 製品内容

  • 本体
  • コントロールソフト CD-ROM
  • USB 2.0 対応ケーブル
  • 電源ケーブル
  • 取り扱い説明書


  ※ご使用にあたり、必要な物はすべて付属しています。(特殊形状デバイス用アダプターを除く)
