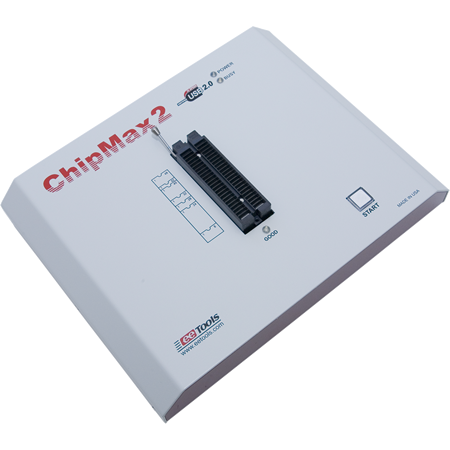

ChipMax2


USB 2.0 インターフェイス対応の高速プログラマー
・車のバッテリーなど、フィールドで使用可能な「DC12V電源対応」
・最大 8台の ChipMax2 を連結して「ギャングライター」としてコントロール可能
・上部に動作を設定可能な「スタートスイッチ」を標準装備
・64Mbitフラッシュメモリーを約42秒で(100%データ)プログラムできる生産部門対応能力
・48ピンまでの、ほとんどのデバイスにアダプター無しで対応(ROMライター)
・1.8V・2.7V・3.3V・5V のデバイスにアダプタ不要で対応
・AC100-240V 対応のACアダプター付属
・ピン配置はソフトウエアがコントロールするため、多くのデバイスに対応
・保護回路で、誤挿入と操作エラーのハードウェア故障防止
・起動時、自動自己診断機能・手動診断機能




対応デバイス

  • シリアルフラッシュ SPI
    .....M25Pxx, MX25Lxx, S25LFxx, SST25VFxxx
  • NAND フラッシュ
    .....Samsung K9Kxxx, K5Axxx, K5Fxxx ~512MB
    .....M-System MDOC-256 / 512
    .....Toshiba TC58xxx
  • Flash
    .....28Fxxx, 29Fxxx, 38Fxxx, 29LVxxx, 26LVxxx, 29GLxxx, 29ALxxx, 29Wxxx, 36xxx, 32HFxxx, 34VFxxx, 37VFxxx, ,39SFxxx, 39VFxxx, 45LFxxx, 49LFxxx, 50FWxxx
  • EPROM
    .....27xxx 27Cxxx シリーズ 16 Kbit ~ 32Mbit 8-bit/16-bit
  • EEPROM
    .....27Exxx, 28xxx , and 28Cxxx series
  • フラッシュ EPROM
    .....256 Kbit ~ 32 Mbit 28Fxxx, 29Fxxx, 29Cxxx, 29BVxxx, 29LVxxx, 29Wxxx, 49Fxxx series ( 1.5, 1.8, 2.7, 3.3, 5.0, or 12 Volt )
  • シリアル E(E)PROM
    .....24Cxx, 24Fxx, 25Cxx, 59Cxx, EPC1/1213/1648, 93Cxx
  • バイポーラ PROM
    .....27Sxx, 7Cxxx, 71xx, 74Sxx, 87Sxx, 82Sxx,
  • isp LOGIC シリーズ
    .....ispLSI(10/20)xx, ispGAL22V10, ispGDS1(2)x, LC40(41)xx
    .....M4Axxx シリーズ
  • PALCE GAL
    .....16V8, 20V8, 22V10, 20RA10, 26V12 シリーズ
  • Dallas NV RAM
    .....DS12xx, DS13xx, DS15xx, DS16xx シリーズ
  • PEEL
    .....153, 173, 253, 273, 18CV8, 20CG10 シリーズ
  • EPLD
    .....PLCxxx, PLSxxx, PLUSxxx, Epxxx, EPCxxx, EPMxxx, PLDxxx, 5Cxxx, 85Cxxx シリーズ
  • SPLDs, CPLD
    .....ATF16/20/22Vxx, ATV750/1500/2500
  • MACH シリーズ
    .....MACH1xx/2xx/4xx, and xxx-SP シリーズ
  • MAX シリーズ
    .....MAX5000, MAX7000 シリーズ
  • 8748 Microcontroller
    .....8741, 8742, 8748, 8749 シリーズ
  • 8751 Microcontroller
    .....87C51/52, -FA, -FB, -FC, ・28, ・52, ・54, '54
    .....89Cxx, 89Sxx, 89LVxx, 89Cxxxx, DCF85xx, 85(87/89)LPCxxx, PXAxx series, 87C751/752
  • SGS-Thomson Microcontroller
    .....ST62xx, ST7xx, ST9xx, ST10xx シリーズ
  • Xilinx EPLD
    .....XC17Sxxx, 17Vxxx, 72xx, 73xx, XCF01 / 02 / 04 シリーズ
  • WSI PSD3xx
  • MCHP PIC
    .....PIC12Cxxx, PIC16xxx, 17xxx シリーズ
  • Motorola Microcontroller
    .....MC68705, MC68HC705, MC68HC711, MC68HC908, MC9S08 シリーズ
  • Zilog Microcontroller
    .....Z86Cxx, Z86Exx シリーズ

  • デバイス型番のシリーズのすべてのデバイスに対応できるわけではありません。
    最新の対応デバイスにつきましてはこちらから検索できます。

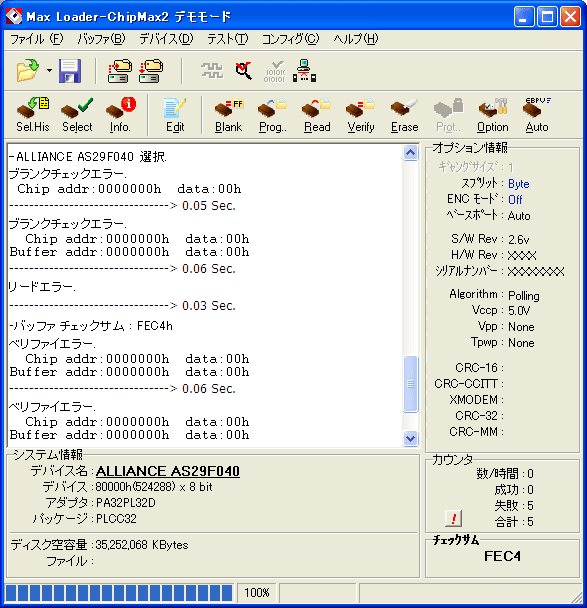

ソフトウェア


  • 選択したデバイスを記憶する「デバイスヒストリー」 New
  • 先進の「32ビットチェックサム表示対応」 New
  • 操作性を重視した「ショートカットキー」「ワンクリックオートプログラム機能」
  • 現在の設定項目を詳細に一画面表示する「インフォメーションパラメータ画面」
  • あらゆる動作・操作履歴がに表示され、操作ミスを防ぐ「インフォメーション画面」
  • プログラム済み個数を表示して書込ミスを無くす「個数カウンタ表示」
  • ROMとマイクロコントローラを自動で判別する「デバイスオート選択機能」
  • デバイスネームの一部分を入力するだけでデバイス名が表示される「あいまい検索」
  • 画面上に対応デバイス・必要なアダプタが表示される「デバイスセレクト画面」
  • デバイスやアドレスに対して指定可能な「デバイス/バッファアドレス・書込範囲の指定」
  • バッファデータの編集・クリアー・フィル・8-16変換・が可能な「エディタ機能」
  • JEDEC,INTEL HEX,MotorolaS Record,TekheX バイナリー対応の「多彩なファイルフォーマット」
  • HEXを指定するだけで、INTEL・Motororaなど自動で形式を判断する「自動ファイル判断機能」
  • ROMライタのコントロールに必要な機能をすべて装備する「ソフトウエアフルリモートコントロール」





代表的な書き込み速度

Device P/N

Read

Blank

Prog

Verify

Erase

AM29F032B

4.70

4.80

56.24

4.73

38.16

AM29LV128ML

6.70

6.65

03:26.00

6.65



AM29LV256MH

17.41

16.00

04:06.16

16.77



AM29LV641DH

4.20

4.43

42.02

4.44



E28F128J3A

9.93

7.49

1:55

7.75

01:43.30

E28F128J3C

9.93

7.49

02:01.80

7.75

30.31

E28F640J3C

4.27

4.09

70.02

4.19

17.5

K8D3216UTC-T

2.47

2.47

22.17

2.51



MX26L004BQC

0.81

0.81

28.24

0.81

31.87

MX29LV641MH



4.86

01:10.40

4.83



RD38F2040

3.09

3.09

18.71

3.09

53.47

RD38F4050

18.81

18.08

02:55.4

18.30

04:41.8



最大 8台の ChipMax2 をUSBハブで接続して「ギャングライター」としてコントロール可能



 製品仕様

  • 操作方法
      USB2.0 インターフェイスにより、PCからフルリモートコントロール
  • サポートデバイス
      EPROM, EEPROM, FLASH, GAL, PEEL, EPLD, CPLD,
      FPGA, シリアルPROM, パラレルPROM, CMOS PROM, マイクロコントローラ
  • デバイスコントロール機能
      リード, プログラム, ベリファイ, ブランクチェック, イレース
  • データ編集機能
      インサート, デリート, ムーブ, コピー, フィル, クリアー, サーチ
  • システムコントロール機能
      リード, プログラム, ベリファイ, ブランクチェック, イレース, プログラム, エディット,
      データ, チェックサム, I/O, デバイス ,オート
  • コントロールプロセッサ
      大容量FPGA
  • 標準ソケットモジュール
      ユニバーサル 48-ピン ZIF ソケット (300/600 mil)
  • 外部インターフェイス
      USB 2.0
  • ホスト条件
      Windows  98/ Me/ NT/ 2000/ XP/ Vista/ 7/ 8 (32/64bit))
      10Mbyte 以上のハードディスク空き容量, CD-ROMドライブ または インターネット接続環境
  • プログラミングスピード
      2.5Mbit/sec
  • サポートファイルフォーマット
      Binary, ASCII, Intel HEX, Motorola S, TEK HEK, JEDEC, POF
  • サポートデバイスパッケージ
      DIP, SDIP, PDIP, LCC, PLCC, QFP, TQFP, PQFP, VQFP, SOIC, SOP, PSOP,
      SON, TSOP, TSOP2, STSOP, TSSOP, SSOP, BGA, uBGA, FBGA, EBGA, CSP, SCSP
  • 電源電圧
      AC100~240V, 50~60Hz 国内対応ACアダプター  (結露無きこと)
    使用温度
      摂氏0~40度
  • 本体サイズ
      180(D) * 235(W) * 35(H) mm 突起物除く
    本体材質
      スチール
  • 重量
      約 760 g
  • 保証
      ハードウェア保証 1年間

 製品内容

  • 本体
  • コントロールソフト CD-ROM
  • USB 2.0 対応ケーブル
  • 100~240V ACアダプター
  • 取り扱い説明書


  ※ご使用にあたり、必要な物はすべて付属しています。(特殊形状デバイス用アダプターを除く)
